为什么变频电机能KO普通电机?

2021-08-06 16:51

/index.php/article/2021/08/264

电动机的调速与控制,是工农业各类机械及办公、民生电器设备的基础技术之一。随着电力电子技术、微电子技术的惊人发展,采用“专用变频感应电动机+变频器”的交流调速方式,正在以其卓越的性能和经济性,在调速领域,引导了一场取代传统调速方式的更新换代的变革。它给各行各业带来的福音在于:使机械自动化程度和生产效率大为提高、节约能源、提高产品合格率及产品质量、电源系统容量相应提高、设备小型化、增加舒适性,目前正以很快的速度取代传统的机械调速和直流调速方案。

由于变频电源的特殊性,以及系统对高速或低速运转、转速动态响应等需求,对作为动力主体的电动机,提出了苛刻的要求,给电动机带来了在电磁、结构、绝缘各方面新的课题。

变频调速目前已经成为主流的调速方案,可广泛应用于各行各业无级变速传动。

特别是随着变频器在工业控制领域内日益广泛的应用,变频电机的使用也日益广泛起来,可以这样说由于变频电机在变频控制方面较普通电机的优越性,凡是用到变频器的地方我们都不难看到变频电机的身影。

普通电机与变频电机的差异

一、普通异步电动机都是按恒频恒压设计的,不可能完全适应变频调速的要求

以下为变频器对电机的影响:

1、电动机的效率和温升的问题

不论那种形式的变频器,在运行中均产生不同程度的谐波电压和电流,使电动机在非正弦电压、电流下运行。据资料介绍,以目前普遍使用的正弦波PWM型变频器为例,其低次谐波基本为零,剩下的比载波频率大一倍左右的高次谐波分量为:2u+1(u为调制比)。

高次谐波会引起电动机定子铜耗、转子铜(铝)耗、铁耗及附加损耗的增加,最为显著的是转子铜(铝)耗。因为异步电动机是以接近于基波频率所对应的同步转速旋转的,因此,高次谐波电压以较大的转差切割转子导条后,便会产生很大的转子损耗。除此之外,还需考虑因集肤效应所产生的附加铜耗。这些损耗都会使电动机额外发热,效率降低,输出功率减小,如将普通三相异步电动机运行于变频器输出的非正弦电源条件下,其温升一般要增加10%--20%。

2、电动机绝缘强度问题

目前中小型变频器,不少是采用PWM的控制方式。他的载波频率约为几千到十几千赫,这就使得电动机定子绕组要承受很高的电压上升率,相当于对电动机施加陡度很大的冲击电压,使电动机的匝间绝缘承受较为严酷的考验。另外,由PWM变频器产生的矩形斩波冲击电压叠加在电动机运行电压上,会对电动机对地绝缘构成威胁,对地绝缘在高压的反复冲击下会加速老化。

3、谐波电磁噪声与震动

普通异步电动机采用变频器供电时,会使由电磁、机械、通风等因素所引起的震动和噪声变的更加复杂。变频电源中含有的各次时间谐波与电动机电磁部分的固有空间谐波相互干涉,形成各种电磁激振力。当电磁力波的频率和电动机机体的固有振动频率一致或接近时,将产生共振现象,从而加大噪声。由于电动机工作频率范围宽,转速变化范围大,各种电磁力波的频率很难避开电动机的各构件的固有震动频率。

4、电动机对频繁启动、制动的适应能力

由于采用变频器供电后,电动机可以在很低的频率和电压下以无冲击电流的方式启动,并可利用变频器所供的各种制动方式进行快速制动,为实现频繁启动和制动创造了条件,因而电动机的机械系统和电磁系统处于循环交变力的作用下,给机械结构和绝缘结构带来疲劳和加速老化问题。

5、低转速时的冷却问题

首先,异步电动机的阻抗不尽理想,当电源频率较低时,电源中高次谐波所引起的损耗较大。其次,普通异步电动机在转速降低时,冷却风量与转速的三次方成比例减小,致使电动机的低速冷却状况变坏,温升急剧增加,难以实现恒转矩输出。

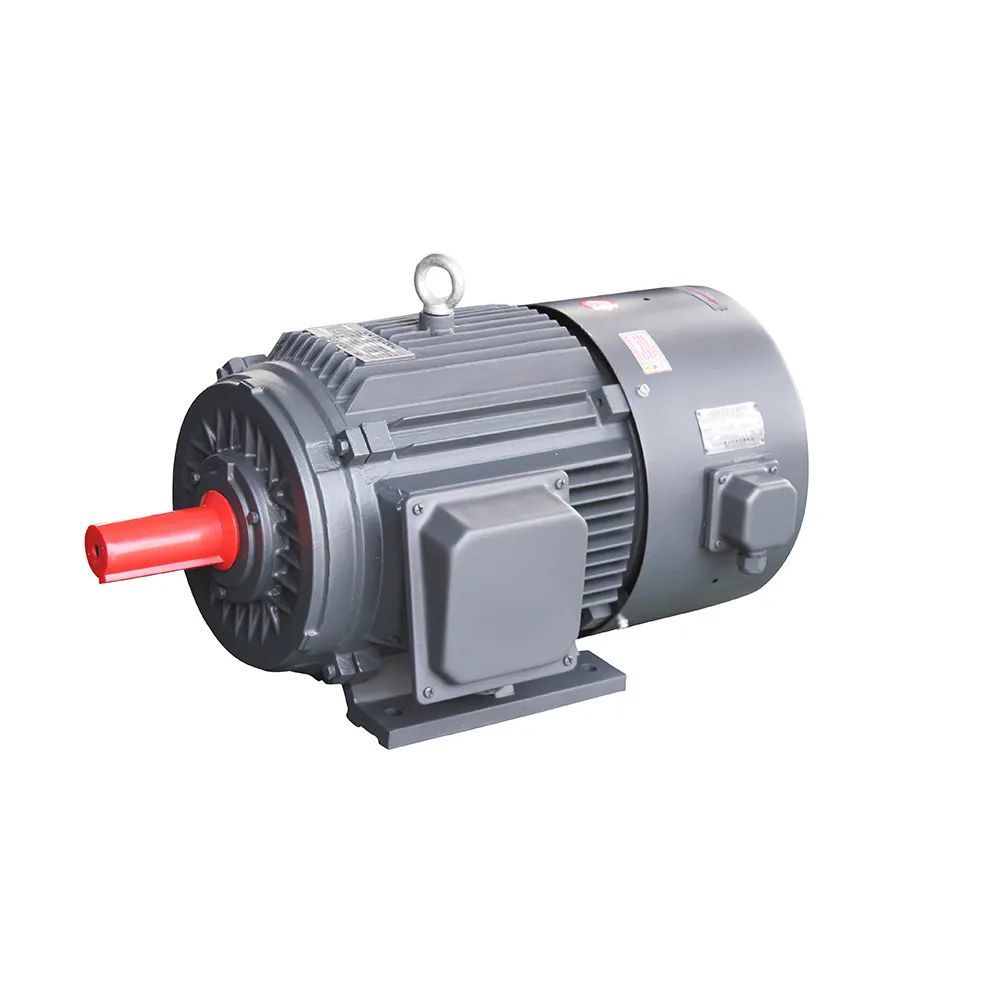

二、变频电动机的特点

1、电磁设计

对普通异步电动机来说,在设计时主要考虑的性能参数是过载能力、启动性能、效率和功率因数。而变频电动机,由于临界转差率反比于电源频率,可以在临界转差率接近1时直接启动,因此,过载能力和启动性能不在需要过多考虑,而要解决的关键问题是如何改善电动机对非正弦波电源的适应能力。方式一般如下:

1) 尽可能的减小定子和转子电阻。

减小定子电阻即可降低基波铜耗,以弥补高次谐波引起的铜耗增

2)为抑制电流中的高次谐波,需适当增加电动机的电感。但转子槽漏抗较大其集肤效应也大,高次谐波铜耗也增大。因此,电动机漏抗的大小要兼顾到整个调速范围内阻抗匹配的合理性。

3)变频电动机的主磁路一般设计成不饱和状态,一是考虑高次谐波会加深磁路饱和,二是考虑在低频时,为了提高输出转矩而适当提高变频器的输出电压。

2、结构设计

在结构设计时,主要也是考虑非正弦电源特性对变频电机的绝缘结构、振动、噪声冷却方式等方面的影响,一般注意以下问题:

1)绝缘等级,一般为F级或更高,加强对地绝缘和线匝绝缘强度,特别要考虑绝缘耐冲击电压的能力。

2)对电机的振动、噪声问题,要充分考虑电动机构件及整体的刚性,尽力提高其固有频率,以避开与各次力波产生共振现象。

3)冷却方式:一般采用强迫通风冷却,即主电机散热风扇采用独立的电机驱动。

4)防止轴电流措施,对容量超过160KW电动机应采用轴承绝缘措施。主要是易产生磁路不对称,也会产生轴电流,当其他高频分量所产生的电流结合一起作用时,轴电流将大为增加,从而导致轴承损坏,所以一般要采取绝缘措施。

5)对恒功率变频电动机,当转速超过3000/min时,应采用耐高温的特殊润滑脂,以补偿轴承的温度升高。

同步电动机

1、 特点:

1) 功率因数超前,一般额定功率因数为0.9,有利于改善电网的功率因数,增加电网容量。

2) 运行稳定性高,当电网电压突然下降到额定值的80%时,其励磁系统一般能自动调节实行强行励磁,保证电动机的运行稳定。

3)过载能力比相应的异步电动机大。

4)运行效率高,尤其是低速异步电动机。

2、 启动方式

1) 异步启动法,同步电动机多数在转子上装有类似与异步电机笼式绕组的启动绕组。在励磁回路串接约为励磁绕组电阻值10倍的附加电阻来构成闭合电路,把同步电动机的定子直接接入电网,使之按异步电动机启动,当转速达到亚同步转速(95%)时,再切除附加电阻。

2) 变频启动,用变频器启动,不在赘述。

3、 应用

做过油田节电的师傅都知道,油田的抽油机电机,由于要求的启动转矩大,工程师设计时一般将电机设计的很大,这就出现“大马拉小车”现象,如:55KW的抽油机电机,在平衡块基本调好后,其实际功率一般在十几个KW,有时还小。曾做过这样的改造,将抽油机55KW异步电动机改为22KW同步电机,后用变频器控制,当然也可以根据排液量或别的信号进行自动控制。节电率可达40%。

因此,异步电动机,同步电动机,变频电动机三者各有特点,主要看您所控制的工况环境,当然还要根据工程成本,能用异步电机尽量用异步电动机。
