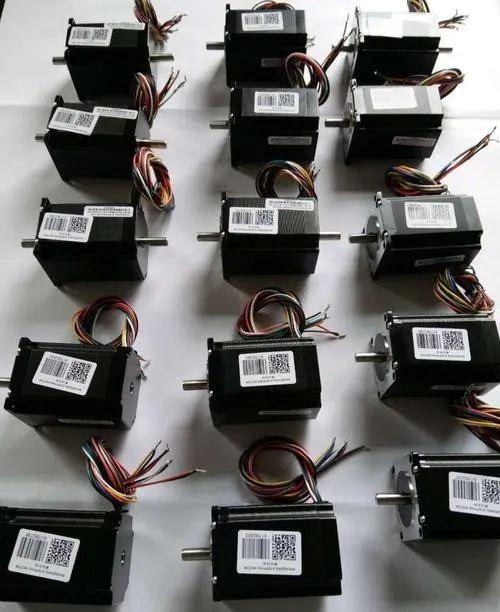

一、存放

步进电机应存放、安装在环境温度为-40~+50℃、相对湿度不大于95%的清洁通风良好的环境内,空气中不得含有腐蚀性、易燃性气体、油雾、粉尘。

步进电机在搬运过程中应小心轻放,避免碰撞和冲击,严禁与酸碱等腐蚀性物质放在一起。

二、安装

步进电机的安装环境要求同存放环境要求,另外步进电机长时间接触渗透力很强的液态物质,会导致运行异常或寿命缩短。应尽量避免接触,更不能将其浸泡在液态物质里。

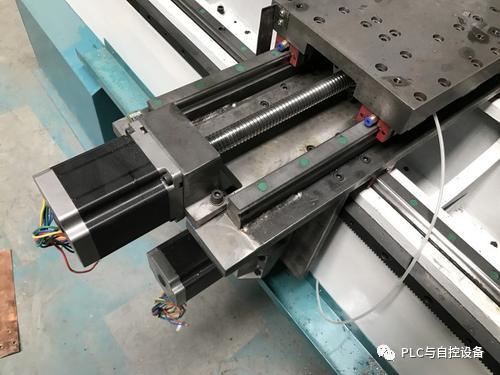

在安装使用时,尽量使步进电机电线、电缆接插件侧朝下或朝水平方向布置,当步进电机电线、电缆接插件侧朝水平方向时,电线、电缆在接入插接件前需作向下水滴状半圆形弯曲。如由于机器结构的关系,难以避免要求步进电机电线、电缆插接件侧朝上时,需采取相应的防护措施。

在步进驱动器接线时,要按照步进驱动器和步进电机接线端口说明,接好电源线、电机线、信号线。电源线和电机线流过的电流较大,接线时一定要接牢,并用扎带固定,插头需插紧,防止因接触不良引起发热烧坏插头插座。

连接步进电机线时,需确认相间无短路,电机绕组绝缘符合要求,无错相连接。三相绕组的步进电机的绕组同名端不要接反,否则容易引起失步。

连接电源时,确认好电源电压是否符合步进驱动器要求。建议交流电源通过隔离变压器供电,这样在电机漏电时,可起到对人身和设备的保护作用。直流电源电压建议选择在允许范围内的中等偏上值。

电源开关可使用空气开关、漏电保护开关等能快速、可靠通断的开关,不能使用普通的闸刀开关,因为此类开关在合闸时极易产生接触不良现象,使驱动器受干扰而出现误动作。

三、保养

步进电机运行时,要防止人体及外来物质触及步进电机内部的电气、机械的危险性部件,保证人的安全和步进电机的正常工作。

当步进电机使用一段时间后,表面会有一些灰尘存在,灰尘太多会影响电机的美观性和电机的散热。因此要及时清除灰尘,保证步进电机恢复到干净、美观的状态。步进电机在做清洁时,要关闭设备电源,不能用腐蚀性的有机溶剂清洁。

如果步进电机在运行中,出现各种异响,那么需要立刻停机检查,检查内容包括但不限于:联轴器是否松动,皮带轮是否松动,各个紧固螺丝是否松动,滑块、滑轨是否异常、各定位感应器是异常、线路连接是否有异常等。若发现异常,应及时处理,等处理好后再恢复设备正常运行。

步进电机在运行的时候,要检查温度是否合适,一般手触步进电机外壳不会感到十分烫手即可。如机体温度超过130°,步进电机会损坏,应及时检查、处理。

好了,关于步进电机的存放、安装、保养注意事项就讲的这里,希望对你有所帮助。
