电机绝缘怎么测试

2021-11-14 18:17

/index.php/article/2021/11/313

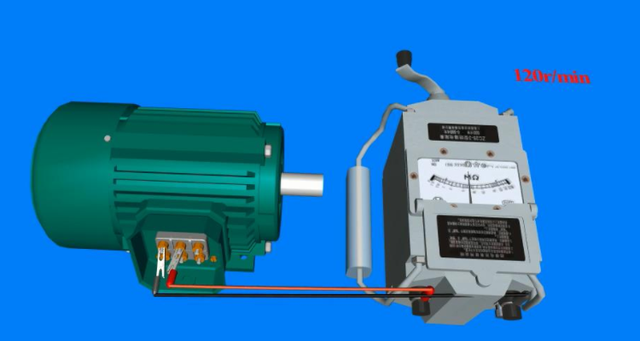

用兆欧表测量电动机的绝缘电阻值,测量每两相绕组和每相绕组与机壳之间的绝缘电阻值,以判断电动机的绝缘性能好坏。

1、500V以下的用500V摇表,500V以上用1000V摇表,测绕组对地绝缘和相间绝缘,新电机及绕组重绕的电机绝缘应是无穷大,使用中的电机绝缘应大于5兆欧,测电机绕组电阻值一般用万用表电阻档测就可以了,精密一些的、电阻小的,用电桥测量。

2、测量电机绝缘主要分两种,一种是绕组对地绝缘,还有就是绕组相间绝缘。都是使用兆欧表测量,另外绕组层间绝缘也是一种,但要使用万用表测量,测量绕组对地绝缘时,要把电机的接线全都拆掉。

3、电机的绝缘等级分A、E、B、F、H级,电动机的绝缘等级是指其所用绝缘材料的耐热等级。电动机的绝缘材料主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。电动机的绝缘等级与使用的绝缘材料密切相关,绝缘材料越好,绝缘等级越高。
