一文读懂:新能源汽车驱动电机及其控制系统

2021-05-11 11:05 新能源

/index.php/article/2021/05/83

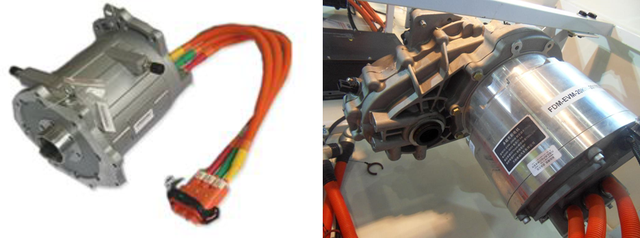

定义:电动汽车驱动电机是指应用于电动汽车上,用于驱动车轮运动的电机。(区别于伺服电机)。

特性:

(1)体积小,质量轻,功率密度大;

(2)效率高,高效区广;

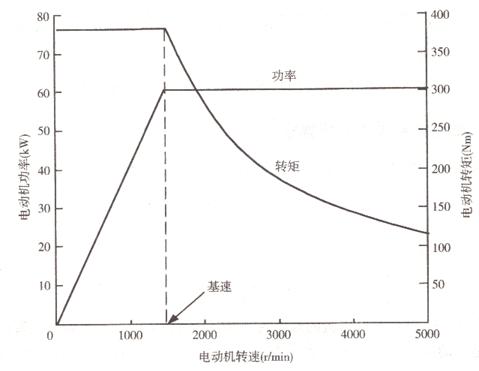

(3)恒功率范围广;

(4)高安全性、舒适性;

(5)可有效回收能量

分类:

1、直流电机

优点:调速性能良好;起动性能好;具有较宽的恒功率范围;控制较为简单;价格便宜。缺点:效率低;维护工作量大;转速低;质量和体积大

应用:巡逻车、电动观光车、电动叉车等

2、交流异步电机:

优点:效率高、成本低 、结构简单、制造方便、可靠性好;缺点:体积大、质量大、功率密度低

应用:大功率、低速车辆,尤其是驱动系统功率需求较大的大型电动客车、特斯拉等(矢量变频控制,缩小与同步电机差距),调速范围大

3、永磁同步电机

优点:小体积、轻量化、功率密度高,能耗小20%;缺点:成本高。应用广泛

4、开关磁阻电机

优点:结构简单,效率高(>85%),成本低,调速灵活(可以通过改变电压,导通和关断角度,拥有很好的调速范围和能力);缺点:转矩脉动较大,噪音大。在电动汽车上在试验阶段。

目前电动汽车基本上使用交流异步电机和永磁同步电机两种

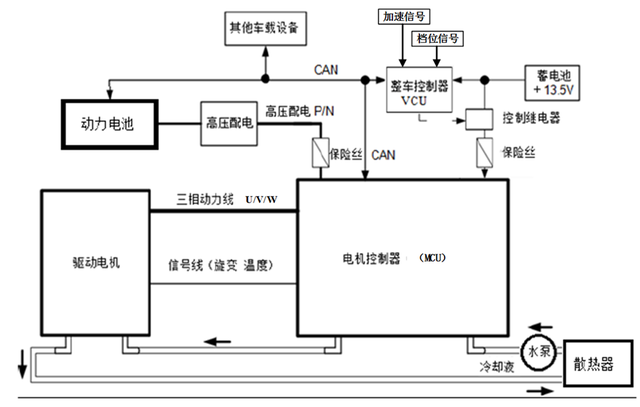

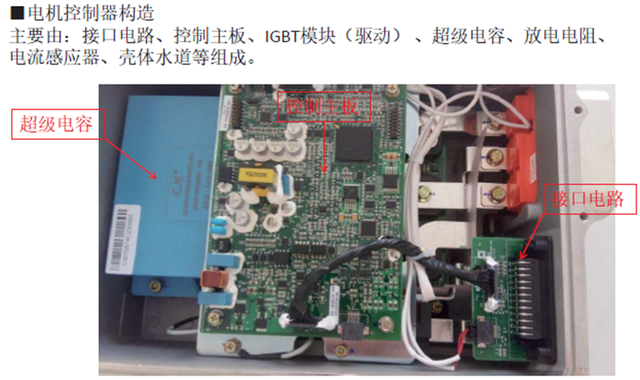

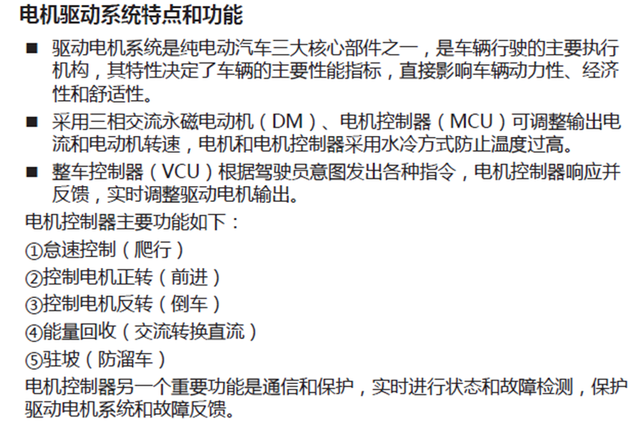

电机控制系统示意图:

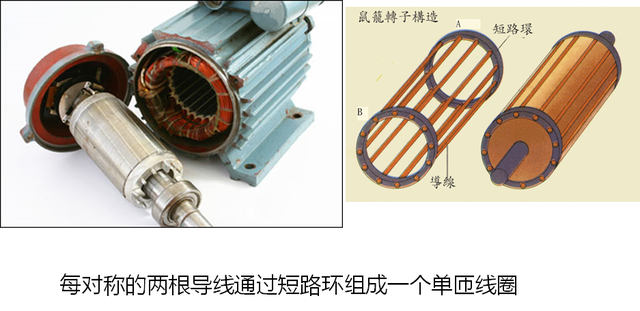

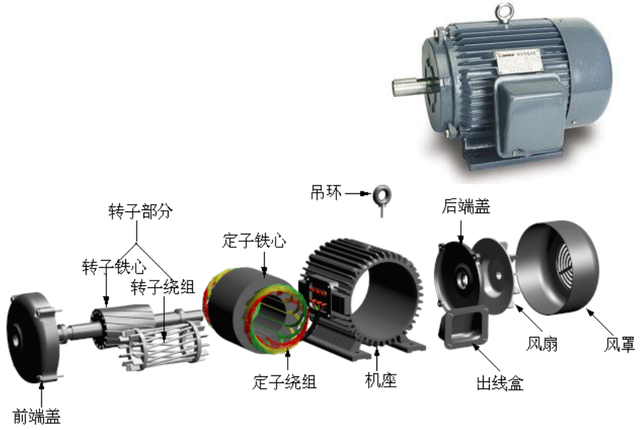

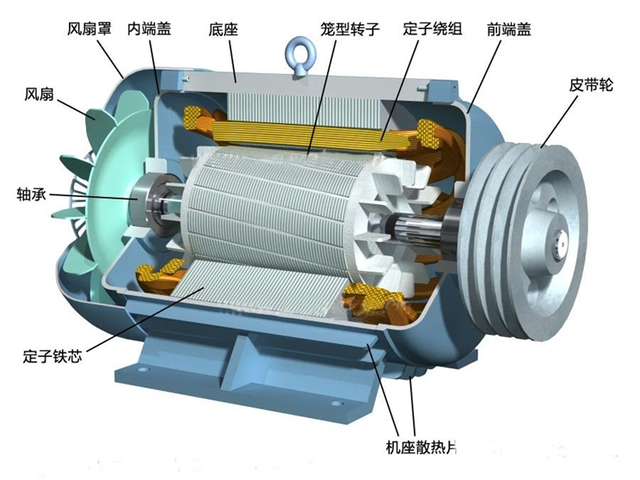

三相异步电机

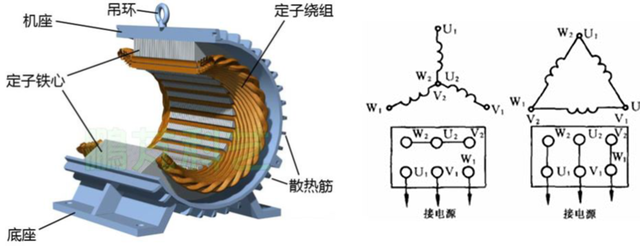

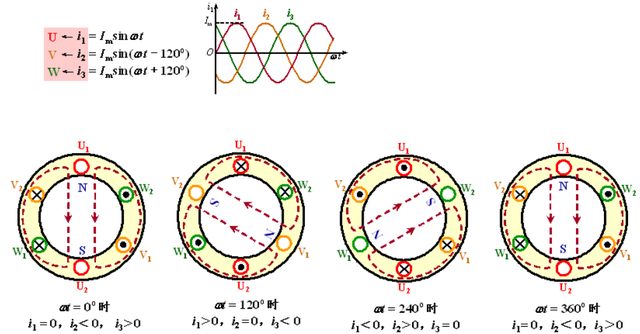

定子铁芯的槽内嵌放着定子绕组,即三相交流绕组,接入三相交流电源就可产生旋转磁场。
