新能源小车异步电机介绍

/index.php/article/2021/05/67

异步电机又称感应电机,是由气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩,从而实现电能量转换为机械能量的一种交流电机。

异步电机的种类很多,最常见的分类方法是按转子结构和定子绕组相数分类。按照转子结构来分,有笼型异步电机和绕线型异步电机;按照定子绕组相数来分,有单相异步电机、两相异步电机和三相异步电机。异步电机是各类电机中应用最广、需求量最大的一种。在电动汽车中,主要使用三相笼型异步电机。下面介绍的异步电机就是指三相笼型异步电机。

一、异步电机的结构

异步电机主要由静止的定子和旋转的转子两大部分组成,定子和转子之间存在气隙,此外,还有端盖、轴承、机座和风扇等部件。如图1-78所示为三相异步电机的基本结构。

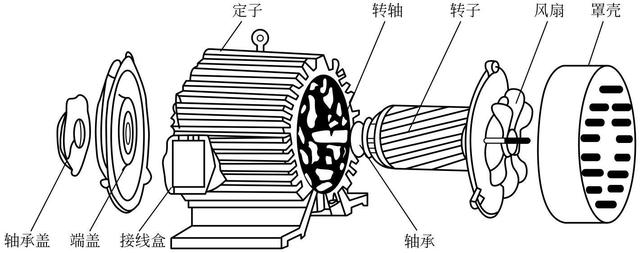

图1-78 三相异步电机的基本结构

(1)定子 异步电机的定子由定子铁芯、定子绕组和机座构成。

定子铁芯是电机磁路的一部分,并在其上放置定子绕组。定子铁芯一般由0.35~0.5mm厚表面具有绝缘层的硅钢片冲制、叠压而成,在铁芯的内圆冲有均匀分布的槽,用以嵌放定子绕组。定子铁芯的槽型有半闭口型槽、半开口型槽和开口型槽三种。

定子绕组是电机的电路部分,通入三相交流电,产生旋转磁场。定子绕组由三个在空间互隔120°电角度、对称排列的结构完全相同的绕组连接而成,这些绕组的各个线圈按一定规律分别嵌放在定子各槽内。

机座主要用于固定定子铁芯与前后端盖,以支撑转子,并起防护、散热等作用。机座通常为铸铁件,大型异步电机机座一般用钢板焊成,微型电机的机座采用铸铝件。封闭式电机的机座外面有散热筋以增加散热面积,防护式电机的机座两端端盖开有通风孔,使电机内外的空气可直接对流,以利于散热。为了实现轻量化,很多机座开始采用铸铝件。

(2)转子 异步电机的转子由转子铁芯、转子绕组和转轴组成。

转子铁芯也是电机磁路的一部分,并在铁芯槽内放置转子绕组。转子铁芯所用材料与定子一样,由0.5mm厚的硅钢片冲制、叠压而成,硅钢片外圆冲有均匀分布的孔,用来安置转子绕组。通常用定子铁芯冲落后的硅钢片内圆来冲制转子铁芯。一般小型异步电机的转子铁芯直接压装在转轴上,大、中型异步电机(转子直径在300~400mm以上)的转子铁芯则借助于转子支架压在转轴上。

转子绕组是转子的电路部分,它的作用是切割定子旋转磁场产生感应电动势及电流,并形成电磁转矩而使电机旋转。转子绕组分为笼式转子和绕线式转子。

转轴用于固定和支撑转子铁芯,并输出机械功率。转轴一般用中碳钢材料。

异步电机定子与转子之间有一个小的间隙,称为电机气隙。气隙的大小对异步电机的运行性能有很大影响。中小型异步电机的气隙一般为0.2~2mm;功率越大,转速越高,气隙长度越大。

二、异步电机的工作原理

如图1-79所示为异步电机的工作原理图。当异步电机的三相定子绕组通入三相交流电后,将产生一个旋转磁场,该旋转磁场切割转子绕组,从而在转子绕组中产生感应电动势,电动势的方向由右手定则来确定。由于转子绕组是闭合通路,转子中便有电流产生,电流方向与电动势方向相同,而载流的转子导体在定子旋转磁场作用下将产生电磁力,电磁力的方向可用左手定则确定。由电磁力进而产生电磁转矩,驱动电机旋转,并且电机旋转方向与旋转磁场方向相同。

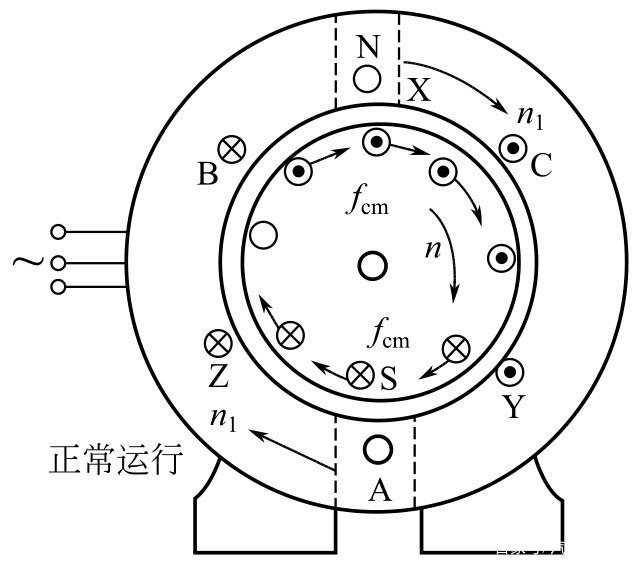

图1-79 异步电机的工作原理图

异步电机的转子转速不等于定子旋转磁场的同步转速,这是异步电机的主要特点。

如果电机转子轴上带有机械负载,则负载被电磁转矩拖动而旋转。当负载发生变化时,转子转速也随之发生变化,使转子导体中的电动势、电流和电磁转矩发生相应变化,以适应负载需要。因此,异步电机的转速是随负载变化而变化的。

异步电机的转子转速与定子旋转磁场的同步转速之间存在转速差,它的大小决定着转子电动势及其频率的大小,直接影响异步电机的工作状态。通常将转速差与同步转速的比值,用转差率表示,即

式中,s n 为电机转差率;n 1 为定子旋转磁场的同步转速,r/min;n 为转子转速,r/min。

转差率是异步电机运行时的一个重要物理量。异步电机运行时,取值范围为0<s n <1;在额度负载条件下运行时,一般额定转差率为0.01~0.06。

三、异步电机的控制

异步电机是一个多输入输出系统,其中变量电压、电流、频率、磁通、转速之间又相互影响,所以又是强耦合的多变量系统。对异步电机的控制主要有转差控制、矢量控制以及直接转矩控制等。

(1)转差控制 转差控制是根据异步电机电磁转矩和转差频率的关系来直接控制电机转矩的,可以在一定的转差频率范围内、一定程度上通过调节转差来控制电机的电磁转矩,从而改善调速系统的控制性能,但其控制理论是建立在异步电机的稳态数学模型基础上的,它适合于电机转速变化缓慢或者对动态性能要求不高的场合。

(2)矢量控制 矢量控制理论采用矢量分析的方法来分析异步电机内部的电磁过程,是建立在异步电机的动态数学模型基础上的控制方法。它将异步电机的定子电流解耦成互相独立的产生磁链的分量和产生转矩的分量,分别控制这两个分量就可以实现对异步电机的磁链控制和转矩控制的完全解耦,从而达到理想的动态性能。

(3)直接转矩控制 直接转矩控制是将电机输出转矩作为直接控制对象,通过控制定子磁场向量控制电机转速。它不需要复杂的坐标变换,也不需要依赖转子数学模型,只是通过控制PWM型逆变器的导通和切换方式,控制电机的瞬时输入电压,改变磁链的旋转速度来控制瞬时转矩,使系统性能对转子参数呈现鲁棒性,并且这种方法被推广到弱磁调速范围。逆变器的PWM采用电压空间向量控制方式,性能优越。但同时不可避免地产生转矩脉动,调速性能降低的问题。此外,该方法对逆变器开关频率提高的限制较大,定子电阻对电机低速性能也有较大影响,如在低速区,定子电阻的变化引起的定子电流和磁链的畸变,以及转矩脉动、死区效应和开关频率等问题。

除此之外,PID控制、自适应控制、模糊控制等现代控制和智能控制理论也开始应用于异步电机的控制。

四、异步电机的应用实例

特拉斯电动汽车搭载的是一台375V的异步电机,有3种规格,峰值功率分别为225kW、270kW、310kW,峰值转矩分别为430N·m、440N·m、600N·m。该异步电机能够忍受大幅度的温度变化;输出转矩可以在大范围内调整,无需安装第二套乃至第三套传动机构;体积小,质量轻,仅52kg。因此,特斯拉电动汽车的电机驱动系统具有重量轻、效率高和结构紧凑的优点。如图1-80所示为特斯拉电动汽车采用的交流异步电机。

图1-80 特斯拉电动汽车采用的交流异步电机
